Como Instalar o Relógio de Ponto Cartográfico Time Card

O relógio de ponto cartográfico Time Card permite ao funcionário registrar o ponto e visualizá-lo logo após o registro, pois o ponto é impresso no próprio cartão do funcionário.

Possui duas cores de fita (preta e vermelha) para diferenciar as batidas do funcionário e, por exemplo, ter o controle de quem chegou atrasado.

Prático e de simples instalação o Time Card é ideal para empresas de pequeno, médio e grande porte.

LEIA TAMBÉM: COMO FAZER CALIBRAÇÃO NA IMPRESSORA ELGIN L42

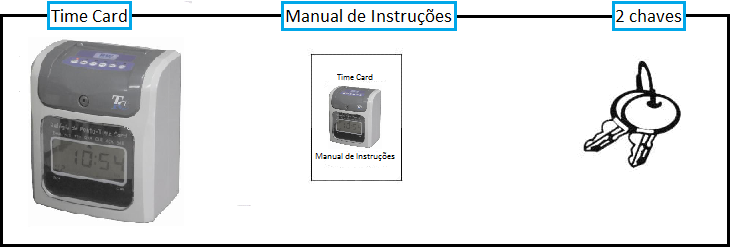

Conteúdo da Embalagem

Desembale o produto e verifique o conteúdo para garantir que o Time Card e todos os seus acessórios abaixo estão inclusos.

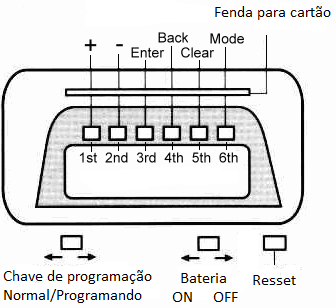

Painel de Configuração

Confira as funções de cada uma das teclas do painel de configuração do Relógio Cartográfico Time Card.

+ » Aumenta em uma unidade o valor configurado;

- » Diminui em uma unidade o valor configurado;

Enter » Confirma o valor configurado e passa para o próximo código;

Back » Volta ao código anterior;

Clear » Zera o campo em destaque;

Program switch » Normal/Configurando;

Battery » Ligar/Desligar bateria do relógio;

Reset » Reposiciona o cabeçote/motor

Funções do Menu

Para utilizar as funções do menu, o equipamento deverá ser aberto. Abra a tampa frontal do relógio utilizando a chave que acompanha o produto.

Mova a chave de programação para a direita para entrar no Modo Programação. O menu possui 37 códigos que vão de "00 até 37". Cada código é referente a uma configuração específica. Confere abaixo os principais Códigos e sua função:

00 » Configuração do Ano
01 » Configuração do Mês
02 » Configuração do Dia
03 » Configuração da Hora
04 » Configuração do Minuto
05 » Configuração da Duração do Toque da Sirene (Segundos)
06 » Configuração do 1º Horário do Toque da Sirene
12 » Configuração da Virada do Dia
13 » Configuração da 1ª Mudança de Coluna do Cartão
32 » Configuração do Fim da Quinzena
33 » Configuração padrão de fábrica: utilizar "00"
34 » Configuração de Início do Horário de Verão (mês e dia)
35 » Configuração de Início do Horário de Verão (hora e minuto)
36 » Configuração de Fim do Horário de Verão (mês e dia)
37 » Configuração de Fim do Horário de Verão (hora e minuto)

Se seu relógio estiver corretamente configurado, não é preciso pressionar nenhuma tecla, apenas inserir o cartão na fenda.

Configurando as Funções do Relógio Cartográfico

Antes de começar a configuração do Time Card, certifique-se de que a tensão de alimentação é a correta e estável como recomendado.

Remova a tampa superior para programar ou trocar a fita de impressão. Abra a tampa utilizando a chave embalada junto com o produto.

Depois de remover a tampa superior do Time Card, mova a chave de programação para habilitar o modo de configuração. Pressione "Enter" para avançar ou "Back" para voltar, pressione "+" para incrementar o valor do campo ou "-" para decrementá-lo. Pressione "Enter" novamente para salvar o valor configurado e inciar a próxima configuração.

Configurando o Ano (00)

Mova a chave de programação para a direita e os Códigos serão exibidos à partir do "00". (00 exibido no canto inferior esquerdo indica o Código de Programação).

Pressione as teclas "+" ou "-" para alterar o valor do ano. Pressione "Enter" para registrar a configuração.

Configurando o Mês (01)

Pressione "Enter" ou "Back" para entrar no Código de Progamação 01, pressione "+" ou "-" para configurar o mês. Pressione "Enter" novamente para registrar o valor configurado.

Configurando a Dia (02)

Pressione "Enter" ou "Back" para entrar no Código de Programação 02, pressione "+" ou "-" para configurar a data. Pressione "Enter" novamente para registrar o valor configurado.

Configurando a Hora (03)

Pressione "Enter" ou "Back" para entrar no Código de Programação 03, pressione "+" ou "-" para configurar a hora. Pressione "Enter" novamente para registrar o valor configurado.

Configurando o Minuto (04)

Pressione "Enter" ou "Back" para entrar no Código de Programação 04, pressione "+" ou "-" para configurar a data. Pressione "Enter" novamente para registrar o valor configurado.

Configurando o Tempo de Toque da Sirene (05)

Será configurado o tempo em que a sirene permanecerá acionada.

1- Pressione a tecla "Enter" até o código "05".

2- Utilize as teclas "+" e "-" para incrementar e decrementar o campo em destaque.

3- Define o tempo (em segundos), a faixa varia de 0 a 99 segundos.

Definido o tempo desejado, pressione "Enter".

Configurando o Horário de Toque da Sirene (06)

Será definido o(s) horário(s) em que a sirene irá tocar. O relógio possui um alto-falante interno que emite um som no horário programado para o toque da sirene. Porém o relógio aceita uma conexão de uma sirene externa.

1- Pressione a tecla "Enter" até o código "06".

2- Utilize as teclas "+" e "-" para incrementar e decrementar o campo em destaque.

3- Defina a hora e tecle "Enter".

4- Define os minutos e tecle "Enter".

Observação: Poderá ser cadastrado no máximo 12 horários para o toque da sirene. Conforme indicado na tabela Códigos e Funções, os códigos correspondentes a horário de toque da sirene são : 06 até 11 e 25 até 30.


Configurando a Mudança de Linha do Cartão de Ponto (virada do dia) (12)

Define a hora em que o ponto será registrado no próximo dia (virada do dia). Exemplo: se os pontos estão sendo registrados no dia 10, quando chegar a hora cadastrada para a mudança de linha, o ponto será registrado no dia 11. Normalmente o padrão cadastrado é 00:00 (meia-noite).

1- Pressione a tecla "Enter" até o código "12".

2- Utilize as teclas "+" e "-" para incrementar e decrementar o campo em destaque.

3- Defina a hora e tecle "Enter".

4- Defina os minutos e tecle "Enter".

Configurando a Mudança Automática de Turno (mudança de coluna no cartão) (13)

Uma vez configuradas as faixas de mudança automática de turno, o funcionário não irá se preocupar em posicionar o cabeçote de impressão toda vez que for registrar o ponto. Esse recurso permite cadastrar faixas de horários nas quais o cabeçote de impressão posicionará automaticamente de acordo com a mudança de turno de trabalho.

1- Pressione a tecla "Enter" até o código "13".

2- Utilize as teclas "+" e "-" para incrementar e decrementar o campo em destaque.

3- Defina a hora e tecle "Enter".

4- Defina os minutos e tecle "Enter".

Configurando a Hora de Mudança da Cor de Impressão no Cartão (19)

Com a opção de duas cores (preto e vermelho) a serem impressas no cartão, isso permitirá cadastrar faixas de horários em que será impressa cada uma das cores. Com esse recurso, é possível controlar atrasos, horas extras, etc.

1- Pressione a tecla "Enter" até o código 19.

2- Utilize as teclas "+" e "-" para incrementar e decrementar o campo em destaque.

3- Defina a hora e tecle "Enter".

4- Defina os minutos e tecle "Enter".

Observação: Poderá ser cadastrado no máximo 6 faixas de horários para a mudança de cor da fita, 3 horários para fita preta e 3 horários para fita vermelha. Conforme indicado na tabela Código e Funções, os códigos correspondentes aos horários de mudança de cor da fita são: 19 até 24, totalizando assim 6 horários a serem cadastrados. Repare que cada código corresponde a uma cor e será indicado no display a palavra "Black" (preto) ou "Red" (vermelho) de acordo com cada código.

Configurando o Fim da Quinzena (32)

Com essa configuração habilitada, o relógio não aceitará a inserção do cartão com o lado da segunda quinzena do mês se o mês se encontrar na primeira quinzena, e vice-versa.

1- Pressione a tecla "Enter" até o código 32.

2- Utilize as teclas "+" e "-" para incrementar e decrementar o campo em destaque.

3- Defina o valor do campo que varia de 0 a 1. (Sendo 0 – Desabilitado e 1-Habilitado).

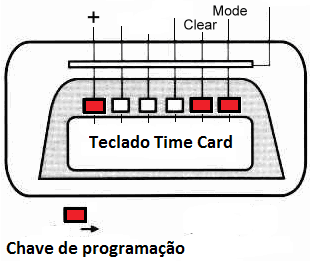

Restaurar o Padrão de Fábrica

Entre no modo de programa posicionando a chave "SET" na posição "0". Pressione simultaneamente as teclas "+", "CLEAR" e "MODE".
